PS052300-DY型電源適配器電路簡析及維修

網站首頁 » 新聞 » 行業動態 » PS052300-DY型電源適配器電路簡析及維修

PS052300-DY型電源適配器電路簡析及維修

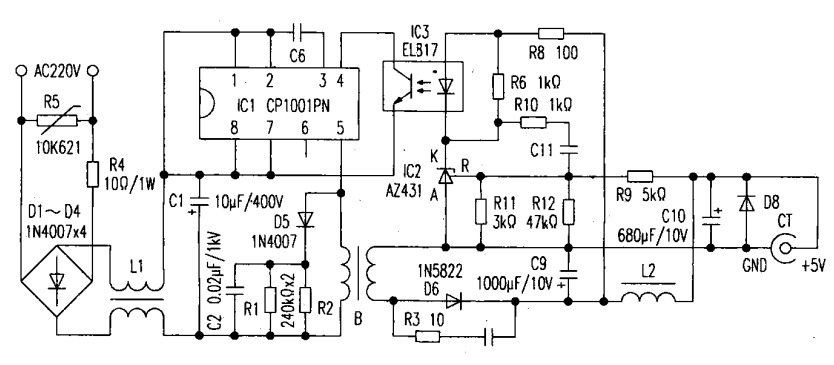

電腦上網需要用“貓”，大亞科技DBl08-GADSL MODEM即是其中機型之一。此“貓”工作所需電源是由一只外設小型電源適配器提供。因日常上網頻繁、電源適配器連續供電時間較長，所以適配器較易出現毛病，為維修而測繪其實物電路如附圖所示，并作簡單分析。

一、電源適配器工作電路原理
由圖可見，該電源是開關電源類型電路，工作時，交流220V電源經R4限流、D1～D4橋路整流，由L1共模線圈雙向抑制干擾、C1濾波，形成直流300V左右電壓。經由高頻變壓器B初級線圈，給開關電源適配器專用芯片ICl供電。ICl集成塊內具有振蕩、誤差比較補償、驅動輸出等電源適配器功能電路。ICl⑤腳為總輸出驅動端，并由此通過高頻變壓器B感應，在其次級電源適配器側感應出高頻低電壓。
初級線圈上D5、R1(R3)、C2為吸收開關電源適配器電路工作時產生的反峰脈沖，以保護集成塊IC1。
B次級感應的高頻低電壓，經D6、C9～C16、L2等元件及電路整流濾波，變為直流低電壓輸出到插頭CT給“貓”供電。在低壓一側，設有由精密穩壓IC2與R8-R12等元件構成的電壓取樣、反饋電源適配器穩壓控制電路。當CT端輸出電壓偏離5V正常值時，IC2所串接光電耦合器IC3內的發光管回路電流產生變化，IC3光電管c極接在IC1④腳專設的反饋功能端上，立即將此取樣信號與內部之基準電路作比較，自動控制并調整ICl⑤腳外接回路上的電流量，以達到自動校準輸出，使得低壓一側保持穩定5V輸出。

二、電源適配器故障維修
[例1]+5V電源適配器低壓無輸出。
經檢查，電阻R4變色，用萬用表測量R4呈斷路狀態。測C2兩端未見有短路現象，查ICl各腳無異常，更換R4后通電一試，適配器工作正常。分析R4損壞原因是由于適配器體積小且又全密封、散熱不好，長久連續使用導致R4損壞。為可靠，可將R4改為2W。
[例2]+5V電壓電源適配器輸出不穩。
電源適配器低壓端有電，說明高壓側電路基本正常。排查低壓一側電路中，D6整流二極管很燙手。分析其可能存在輕微反向漏電現象。將其更換后+5V電源適配器輸出電壓恢復了穩定。


PS052300-DY型電源適配器電路簡析及維修
